燃?xì)獠膳療崴疇t配地暖（低溫?zé)崴匕遢椛涔┡┧坪跏钱?dāng)前家庭分戶式供暖工程中的絕配。曾經有人做過地暖供暖方式和“暖氣片”供暖方式對熱煤水要求的比較。地暖供暖方式要求熱媒水低水溫、低溫差、高流量；“暖氣片”供暖方式要求熱媒水高水溫、高溫差、低流量。誠然這樣的分析是合理的，但是高和低是相對而言的，這種說法缺乏具體數據的支持，起不到對實際應用的指導作用。




    隨著采暖面積的不同和房型結構的變化（例如躍層或者別墅型住宅），對采暖熱水循環系統的要求也應該隨之而變化。而我們在市場上所見到的各品牌燃?xì)獠膳療崴疇t，不論功率大小都采用了相同的熱水循環泵。這樣的配置合理嗎？能不能滿足不同使用環境的供暖需求？一些安裝單位對于大面積建筑（尤其是別墅），往往認為循環水泵不夠用，還要在機外增加一臺循環水泵，這有必要嗎？本文將對燃?xì)獠膳療崴疇t和不同房型地板采暖結合使用中，其熱水循環泵的揚程和流量做一個定量分析。


一、地暖循環泵的作用


    循環泵的主要作用就是解決水在燃?xì)獠膳療崴疇t與供熱系統之間循環流動時的動力問題。簡單地說，就是要把燃?xì)獠膳療崴疇t產生的熱量有效、及時地輸送到采暖末端。循環泵作用的主要表現方式就是揚程和流量。


二、地暖循環泵的揚程和流量

    循環泵的揚程用來克服采暖系統阻力，確保把熱媒水送到采暖系統末端；循環泵的流量是為了滿足足夠量的熱媒水到達采暖系統末端。如果忽略了這兩個指標，必然會對采暖效果帶來影響。

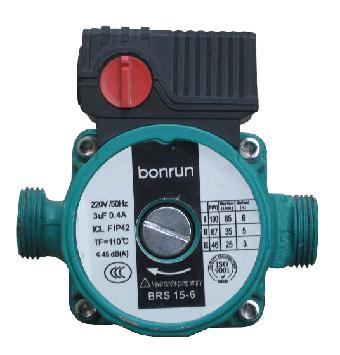

現在市場上各品牌壁掛鍋爐所配置的循環泵大多數的功率60W～70W；揚程5M～6M；流量10L/min～0L/min



三、地暖供暖方式對循環泵揚程和流量的要求

    地暖管的鋪設面積和房型結構影響著對熱媒水溫度、流速的要求。熱媒水溫度由燃?xì)獠膳療崴疇t發熱系統控制，熱媒水流速受熱水循環泵控制，同時也受地暖管材材質、管徑、鋪裝方式等影響?，F(xiàn)在分別對兩種情況進行分析：一種是采暖面積100㎡的平層房屋；一種是采暖面積200㎡的兩層別墅。


1、采暖面積100㎡的平層房屋

1）設定條件

地暖管鋪設面積M=100㎡    房間溫度設定18℃，熱負荷指標q=100Kcal/㎡•h（115W/㎡）

為了采暖舒適性，熱媒水出回水溫差為⊿T=15℃  地暖管采用PE-RT(或者PE-Xa)，DN20*2.0
平均分成n=5回路，每回路地暖管L=100M

2）計算過程

房間總熱輸入量為Q=qM=10000Kcal/h   熱水循環量為（流量）d=Q/⊿T=666.67Kg/h=11.11L/min

每個回路的循環水量d′=d/n=2.2L/min     地暖管橫截面積P=(16/2)2*π=200.96mm2

每個回路水的流速為v=d′/P=0.18m/s      每回路沿程水頭損失hf1=λ(L/di•v2/2g) =6.8×10-6MPa=6.8Pa

λ—水力摩阻系數，查表40℃時λ=0.659×10-6（㎡/s）      L—管段長度    di—管道內徑

v—平均流速（m/s）   g—重力加速度（9.81m/s2）   系統沿程水頭損失hf=n•hf1=34Pa

系統局部水頭損失hj=0.3hf=10.2Pa     系統水頭損失h=hf+hj=44.2Pa


小結：通過上面的計算可以得出，采暖系統要求流量為11.11L/min，系統水頭損失為44.2Pa（相當于0.0045米水柱）。對照循環泵性能曲線可以知道，這個坐標點在曲線下方。所以燃?xì)獠膳療崴疇t現配循環水泵完全滿足100㎡地板采暖需要。


2、采暖面積200㎡的兩層別墅

1）設定條件

地暖管鋪設面積M=200㎡（其中一層100㎡，二層100㎡）
房間溫度設定18℃，熱負荷指標q=100Kcal/㎡•h（115W/㎡）

為了采暖舒適性，熱媒水出回水溫差為⊿T=15℃    地暖管采用PE-RT(或者PE-Xa)，DN20*2.0

干管采用鋁塑復合管，DN20*2.5    平均分成n=10回路（其中一層5回路，二層5回路），每回路地暖管L=100M

2）計算過程

房間總熱輸入量為Q=qM=20000Kcal/h   熱水循環量為（流量）d=Q/⊿T=1333.33Kg/h=22.22L/min

每個回路的循環水量d′=d/n=2.2L/min     地暖管橫截面積P=(16/2)2*π=200.96mm2

每個回路水的流速為v=d′/P=0.18m/s      每回路沿程水頭損失hf1=λ(L/di•v2/2g) =6.8×10-6MPa=6.8Pa

λ—水力摩阻系數，查表40℃時λ=0.659×10-6（㎡/s）    L—管段長度   di—管道內徑

v—平均流速（m/s）   g-重力加速度（9.81m/s2）     系統沿程水頭損失hf=n•hf1=68Pa

系統局部水頭損失hj=0.35hf=23.8Pa    系統水頭損失h=hf+hj=91.8Pa


小結：通過上面的計算可以得出，采暖系統要求流量為22.22L/min，系統水頭損失為91.8Pa（相當于0.0094米水柱）。對照循環泵性能曲線可以知道，這個坐標點在曲線下方。所以燃?xì)獠膳療崴疇t現配循環水泵完全滿足200㎡兩層別墅地板采暖需要。



    采暖系統循環水泵的揚程通常選系統阻力的1.05～1.1倍，而補水泵揚程為高度＋系統阻力，另外考慮3m～5m富余量。在燃?xì)獠膳療崴疇t的實際應用中，人們經常把循環系統和補水系統對水泵的要求混同起來，按照感覺來選擇循環泵，對于大面積的別墅采暖，往往在燃?xì)獠膳療崴疇t機外再增加1臺循環泵給予揚程補充。通過上面的計算可以知道，這是沒有必要的。采暖系統循環水泵的揚程與采暖建筑物的絕對高度沒有關系。所以，現在市場上的燃?xì)獠膳療崴疇t所配循環泵，適用于一般住宅地暖需求。
